概述：

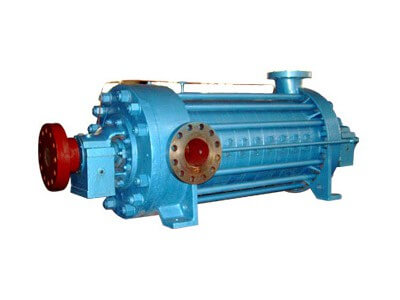

D、MD、DG型泵是臥式多級節段式離心泵。D型泵主要用于輸送清水（含雜質量小于1%，顆粒度小于0.1mm）及物理化學性質類似于清水的其它液體之用，介質溫度不大于80℃。
主要用于煤礦輸送清水 MD型泵主要用于煤礦、工廠及其它場合輸送固體顆粒含量不大于1.5%（體積濃度）的中性礦井水（如有腐蝕性，可根據需要改變材質，粒度小于0.5毫米），也可用于輸送類似的其它污水。 輸送介質溫度不大于80℃。
DG型泵主要用于輸送清水及物理化學性質類似于清水的其它液體之用，介質溫度不大于105℃。適用于小型鍋爐給水或輸送熱水和類似熱水的介質。
結構說明： D、MD、DG型泵主要由定子、轉子、軸承和軸封四大部分組成。
定子轉子：
主要由吸入段、中段、吐出段、導葉、填料函體（尾蓋）等組成，由拉緊螺栓和螺母將其聯成一體。主要由軸、葉輪、平衡盤及軸套等組成。軸將動力傳遞給葉輪使其工作，平衡盤用來平衡軸向力，軸承一般采用滾動軸承，主要由軸承體、軸承和軸承壓蓋等組成，轉子兩端采用兩個裝在軸承體內的單列滾子軸承支承，軸承用油脂潤滑。也可根據需要采用滑動軸承，稀油潤滑。
軸封一般采用軟填料密封，主要由吸入段和填料函體（尾蓋）上的密封函體、填料、擋水圈等組成。密封腔內通入有一定壓力水，起水封、水冷和水潤滑作用。D、MD型泵水封水來源于泵內有壓力水，DG型泵來源于外部供水。也可根據用戶需要采用機械密封。
傳動：泵通過彈性聯軸器由原動機直接驅動。
安裝：泵與電機配備整體底座或各自分體底座或不配底座。一般從電機端看泵為順時針?lè)较蛐D(zhuǎn)。
管路：泵吸入口方向?yàn)橛覀?cè)水平（DG泵為垂直向上），吐出口方向?yàn)榇怪毕蛏?。也可根?jù)客戶需要生產右進左出、右進右出、上進左出、上進上出、上進右出、左進左出、左進上出、左進右出形式。
主要零件材質：泵的過流部件材質為鑄鐵或鑄鋼、球鐵、不銹鋼；軸材質為45或40Cr、2Cr13
執行標準：MT/T114-2005《煤礦用多級離心泵》GB/T16907-2014《離心泵技術條件（Ⅰ類）》
性能范圍：D、MD、DG具有相同的性能參數流量：6.3-1100m3/h 揚程：16-1500m
泵吸入、排出口徑：吸入口徑：DN40-350mm 排出口徑：DN40-300mm
電機功率：2.2-2500kW
注：本冊中所列性能參數值為常溫水狀態
型號意義：
