產品介紹

彈性體凸輪轉子泵采用高耐磨配置，流量0-300m3/h，壓力0-10bar。泵殼采用特殊整體硬化耐磨鑄鐵，泵軸才有優質合金鋼，同步齒輪按照API767標準，機械密封采用平衡式機械密封，哈瓦洛軸承，轉子采用4、6葉螺旋轉子，無脈動、噪音低、保壓強、效率高。

產品詳情

彈性體凸輪轉子泵性能試驗臺：進行固、液、汽三相流凸輪轉子泵曲線測定實驗、磨損試驗和內部流動特性測試等的一種多功能試驗臺。

試驗原理：該試驗臺為閉式試驗臺，試驗臺主要有測試泵、固液、氣液混合灌、電機、測壓裝置、電磁流量計、電動平衡閥和管路組成。試驗使，利用電功調節閥的調節，在不同流量下，測定一組對應轉速下流量計讀書，轉子泵進出口壓力參數，即可得出一組凸輪泵的流量Q、揚程H、功率N等數據，從而繪出泵的H-Q N-Q等特性曲線。

工作原理

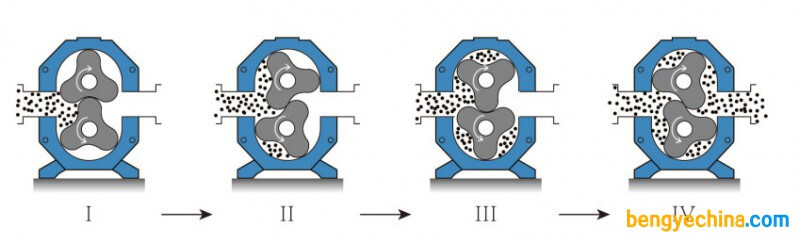

以扭葉橡膠彈性體凸輪轉子泵為核心，采用同步齒輪驅動下的不斷旋轉的兩個螺旋形凸輪轉子，從泵的進口將輸送介質推送到泵的出口，由于轉子橡膠葉輪與泵體之間具有密封性，泵的進出口腔室隔斷，具有真空抽吸力，因采用三葉60°螺旋轉子，泵在旋轉一周內每個時刻的瞬時設計流量都是恒定的，幾乎沒有脈動和擾動。

艾迪彈性體凸輪轉子泵結構對稱，輸送方向可逆。只需改變驅動方向，正傳抽吸、反轉可沖洗。

產品特點：

1、稠油轉子泵自吸性能好，自吸高度8.5左右。

2、占地面積小，無需沉降式泵房，節省土建成本。

3、維修便捷，不拆管路在線維修，1人2-3小時可單獨完成大修，大大減少;勞動強度。

4、無脈動、振動小，噪音低，轉速低，磨損輕，不易氣蝕。

5、流量可通過調節轉速線性變化，適合高峰和波谷流量需要，壓力變化不大。

6、轉子為金屬骨架外整體橡膠包覆，強度高，避免分體設計的轉子容易脫膠現象。

7、整體鑄造泵殼，泵殼內配備耐磨襯板和半圓襯套。

8、減速箱和齒輪箱、過流腔體一體化設計，結構緊湊，占用空間小。

結構組成

快啟泵蓋 :泵蓋開啟便捷，方便泵體內部的檢查和配件更換。實現真正意義上的在線維修。耐磨板和耐磨襯套:保護泵殼不受磨損，增加泵的壽命，材質采用耐磨材料，耐磨幾何旋轉型凸輪轉子設計 :螺旋轉子數控加工，優化轉子型線設計，脈動平穩，誤差小，振動小，效率高。整體鑄造泵殼:采用納米抗磨而且是整體鑄造精密加工而成，誤差小。材料可選用灰鑄鐵，延展鑄鐵或不銹鋼。
