2BV水環真空泵型號表示方法 2BV系列泵的型號以7個位的文字（字母）和數字組合表示，標記如下：

2BV--其中：2BV為單級水環真空泵系列名稱；表示類型代號，

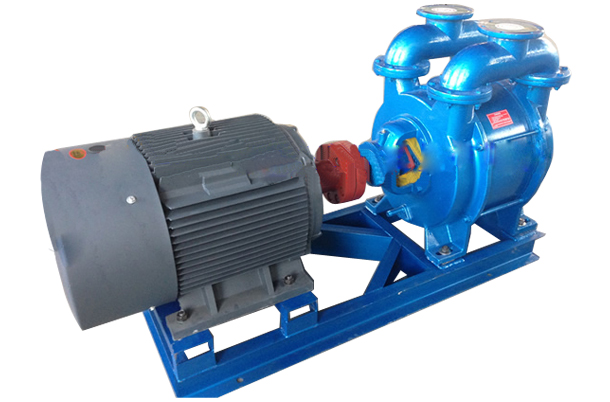

具體為：2--代表進排氣口螺紋連接且機泵同軸系列 5--代表進排氣口法蘭連接且機泵同軸系列 6--代表進排氣口法蘭連接且機泵不同軸系列（防爆電機）表示葉輪名義半徑cm表示葉輪名義寬徑比代號具體為：0--B(寬)/D（直徑）=0.3；1--B/D=0.5 型號示例：“2BV5-110”為葉輪名義直徑220㎜，寬徑比0.3，進排氣口法蘭連接且機泵同軸系列的單級水環真空泵 產品說明 2BV真空泵及壓縮機系統由真空泵（壓縮機）、電動機、氣水分離器管路組成，如圖所示。 　　

2BV真空泵及壓縮機與氣水分離器的工作過程如下：

氣體由管路經閥門進入2BV真空泵或壓縮機，然后經排氣管進入氣水分離器中，經氣水分離器排氣管排出。當作為壓縮機使用時，經壓縮機排出的氣水混合物在氣水分離器中分離后，氣體經閥門輸送到需要壓縮氣體的系統上去。

2BV真空泵或壓縮機內的工作水是由氣水分離器不經冷卻排至真空泵重新使用，其余工作水由供水管補充，供水量的大小，由供水管上的閥門來調整。

氣體抽吸和壓送系統的區別僅在于氣水分離器的內部構造有所不同。抽吸氣體時，吸氣口壓力低于大氣壓，而排氣口壓力等于大氣壓，氣水分離器有溢水管；壓送氣體時，吸氣口為常壓（也可為真空狀態），排氣口壓力高于一個大氣壓，為保證輸送氣體壓力，氣水分離器的水位通過溢水開關來控制。
