自動差壓泵

（1）產品概述：自動差壓泵，為4缸立式往復容積泵，又叫能量回收裝置。用于液體與液體、液體與氣體、氣體與氣體、氣體與液體等小流量高壓差的介質間能量交換工況中。其特點是：無任何電氣機械控制元件，操作簡單方便；四缸聯動，通過前一個活塞的運動來控制下一個活塞的運動；瞬時流量和壓力脈動小，可通過簡單節流方法實現流量的調節。動力端和液力端工作介質分別為液體和氣體。

（2）應用范圍：主要用于小流量高壓差的流體間能量的轉換，如：銅洗合成氨、汽提法尿素合成、海水淡化等壓差較大流量相對較小的工況；特別適合于石油煉制工業中易燃易爆介質的能量交換。

（3）結構特點：設備整體采用模塊化設計，四個液壓缸體和一個單項閥組支撐于同一個底座上，輔助管路較少，結構簡單、外觀精美；四缸聯動，由前一缸的運動來控制后一缸的運動情況；無其他電氣機械控制元件，只在開停機時手動調節閥門進行控制，操作簡單、方便。設備主要由動力缸、液力端、配流機構、單向閥組及輔助管路組成。

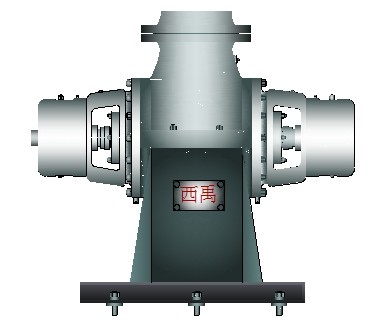

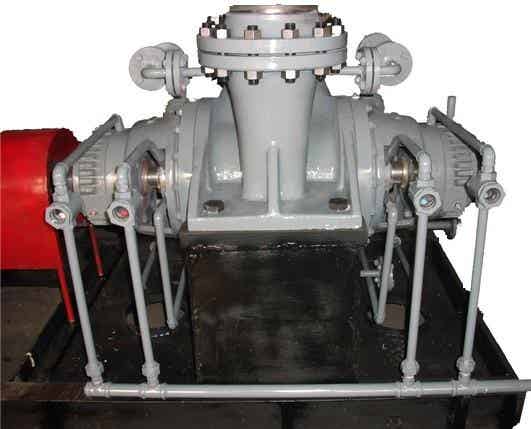

（圖9 XCY型差壓泵）

（4）技術標準：采用Q/PJXS1-2008企業標準設計，該標準參照美國石油學會API674標準制定。

（5）參數范圍：

流　　量Q=～500m3／h 揚 程H=～26MPa

壓 力 P=26MPa 介質溫度T=-40～400℃
