應用參數：
流量范圍：0.5～60 m3/h
揚程范圍：20～1000 m
轉速范圍：1500～5000 r/min
介質溫度：≤200℃
結構：

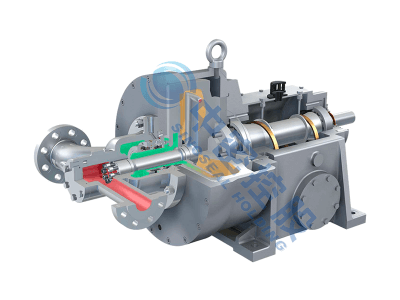

如圖所示，旋噴泵由泵殼（軸承箱）、主軸、葉輪、轉子腔、集流管、進出水體和滾動軸承組成，在葉輪入口處設有機械密封。
原理：

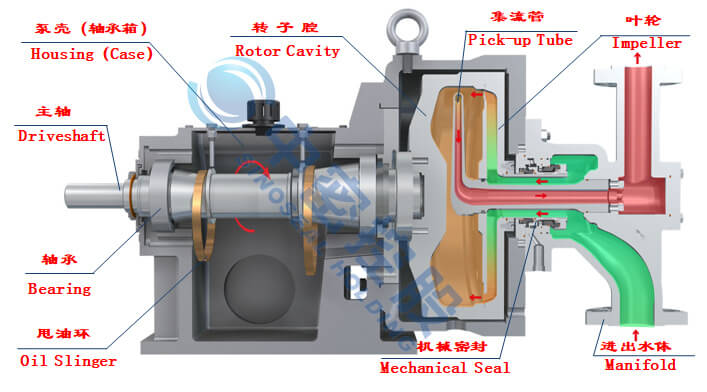

如圖所示，主軸驅動轉子腔和葉輪旋轉，中間的集流管靜止不動。在集流管的頂端，沿轉子腔的切線方向有一開口，即集流管入口。箭頭標明了泵內流體的運動方向，流體經進出水體流入隨轉子腔旋轉的葉輪，再進入轉子腔，然后通過集流管入口進入集流管，集流管收集轉子腔中的高動能液體，將更多動能轉換為壓能，輸出流體。
特點: 旋噴泵是一種可以隨意調節流量和在揚程曲線上全范圍工作的性能穩定的高壓泵。
結構上：
● 結構簡單，裝拆維護非常方便；整機的易損件只有機械密封，維護費用低；
● 機械密封設在泵入口，壓力低，容易實現密封（特別是相較于普通高壓泵），機封壽命長；裝拆方便；
● 主軸不接觸介質，不考慮其耐蝕性，軸承使用壽命長；
● 幾乎不產生軸向力，從根本上克服了多級泵、高速泵的軸向力大，方向不易控制的問題。
性能上：
● 流出葉輪的介質在轉子腔中有穩定的過程，在極小流量（0～3m3/h）時Q-H 曲線仍然平穩，沒有駝峰；它可以在從零流量到設計流量范圍內任一流量點穩定運行；
● 沒有圓盤摩擦損失，效率高。
使用上（旋噴泵可以適用于以下特殊工況）：
● 介質中含一定顆粒
● 超小流量參數
● 正常流量與額定流量有差距的工況
旋噴泵應用領域：
旋噴泵已成功應用于煉油、石油化工、煤化工、油氣和炭黑等行業。
