概述

ASP5620系列單級、離心式化工混流泵為臥式徑向剖分，懸臂式混流泵。泵體采用底腳支撐。按照GB13008《混流泵、軸流泵技術條件》進行設計制造。

1,結構安全可靠，運行穩定，維修方便的特點。

2,水力性能穩定、效率高。

3,泵適合輸送大流量、低揚程，均勻的或含有一定顆粒的化學中性的或有腐蝕性的液體。

4,密封根據工況的不同，可以采用填料密封、單端面、雙端面等密封，適用于不同的工況要求。

5,旋轉方向：從驅動端看，泵按順時針方向旋轉。

應該范圍

本系列泵能夠經濟有效地輸送大流量、低揚程的、均勻的或含有一定顆粒的化學中性的或有腐蝕性的液體

● 灌溉和排水設備

● 冷卻水循環系統

● 城市煤氣工程

● 化工流程中強制循環

● 制鹽和制堿業

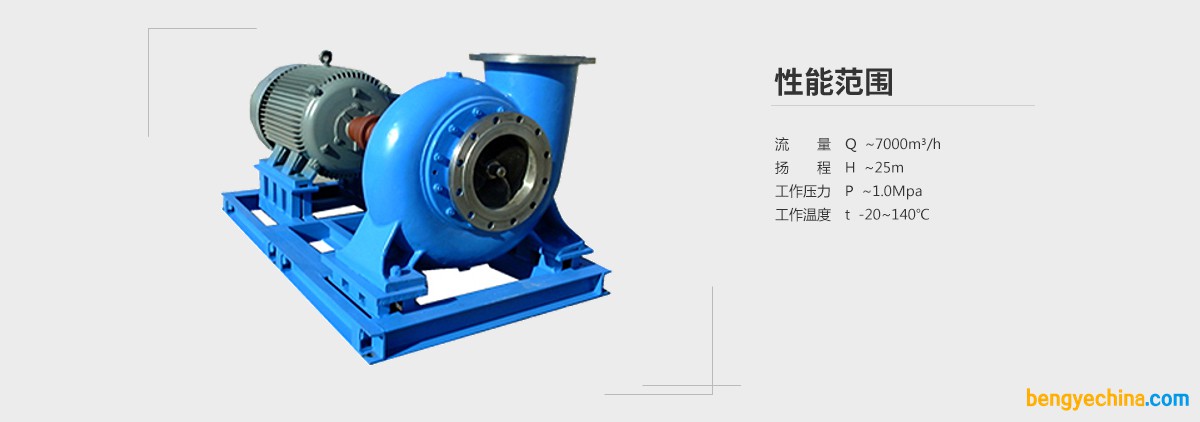

性能范圍

流　　量 Q ~7000m3/h

揚　　程 H ~25m

工作壓力 P ~1.0Mpa

工作溫度 t -20~140℃

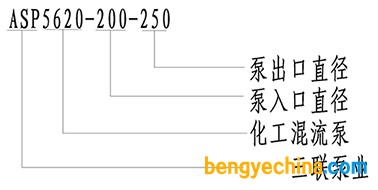

型號意義

結構特點

ASP系列混流泵是一種“拉出”式結構泵，在檢查和拆卸葉輪和軸封時，毋須將與泵體相連接的管路拆開。裝有精密加工的泵軸，裝有稀有潤滑的軸承，在填料函蓋中裝有防護軸套。軸承箱體的油位，可用恒位油杯來控制。

泵體的支腳，可承受來自管路的任何載荷，并直接傳遞給基礎。這樣轉子不會因為泵承受載荷而產生彎曲，從而保證軸承的最佳使用壽命。

過流面積大，不易堵塞。

規格到35-40的泵，其進出口法蘭尺寸符合HG20592標準，壓力等級為1.0MPa；更大規格的泵，壓力等級為0.6MPa。

動力驅動可采用電動機或內燃機。

泵裝置上可以配備完整的放氣裝置，有利于吸入管路的排氣。

密封型式可采用填料密封或雙端面機械密封。

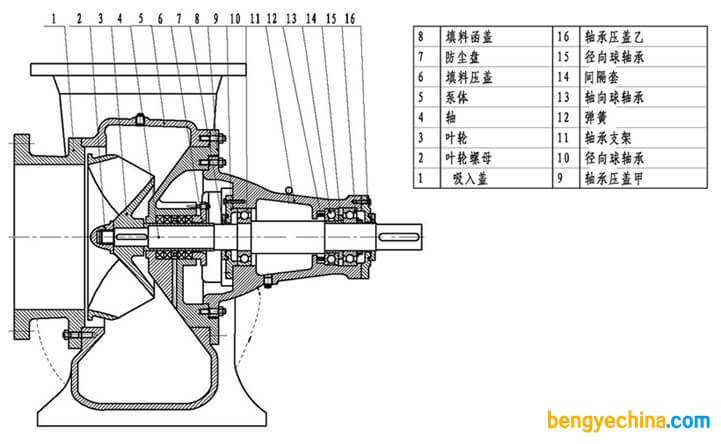

剖面圖
